[싼타페CM DIY] 아이나비 네비게이션 상단매립 DIY + 후방카메라 DIY

[싼타페CM DIY] 아이나비 네비게이션 상단매립 DIY

네비게이션이 없고

순정 오디오만 장착되어 있는

그런 슬픈표정 하지말고

없으면 달아줍니다.

네비게이션은 상단매립하는 방법과 하단매립방법이 있는데

상단매립은 네비와 오디오를 별도로 작동하여 사용하는거고

하단매립은 트립을 이용하여 네비도 사용하며, 네비에 오디오기능을 넣는것입니다만

하단매립은 비용이 비싸므로

상단으로 진행합니다.ㅋ

매립할 네비는 아이나비 NP500 입니다.

2D 아이나비SE 맵이 들어있으며 마하제품 답게 부팅이 아주 빠릅니다.

3D맵보다 2D맵이 더 보기 좋더라구요.

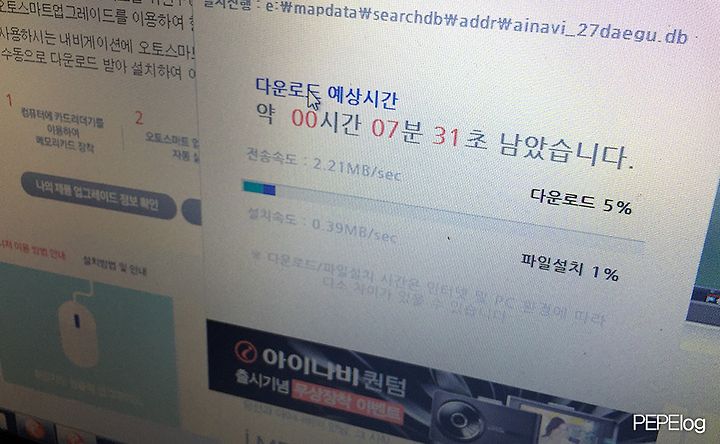

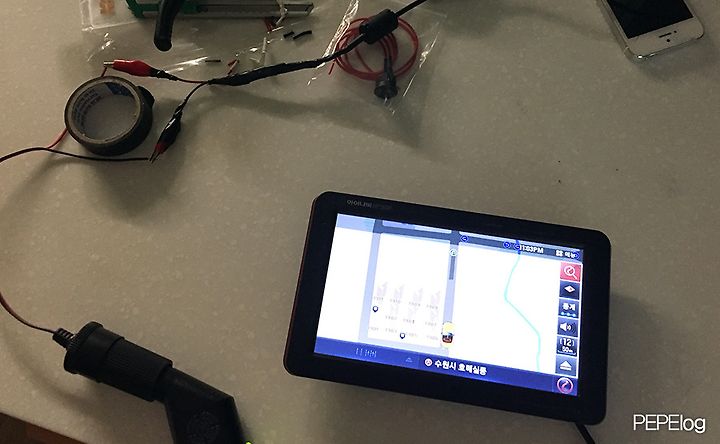

SD카드의 지도데이터를 업데이트 해줍니다

기존에 있던 4GB SD카드로는 용량이 부족하여

집에 있던 16GB SD카드로 지도를 다운받습니다.

SD카드에 지도 업그레이드가 될 때까지

마감재에 네비를 장착합니다.

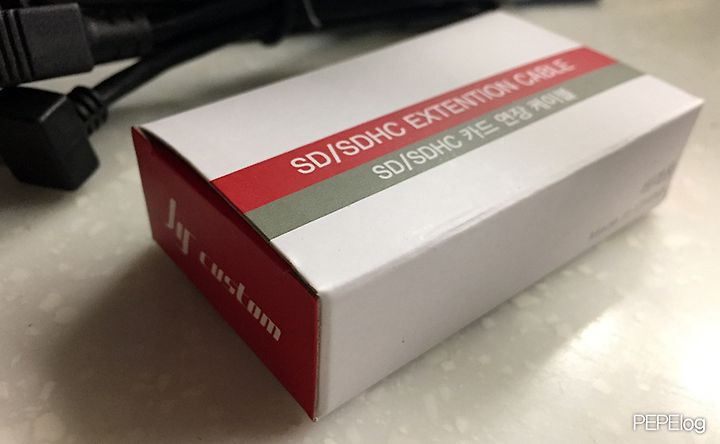

재영정밀에서 나온 SD연장선인데 박스포장되어 있네요.

마감재에 네비게이션을 고정시킨 후에

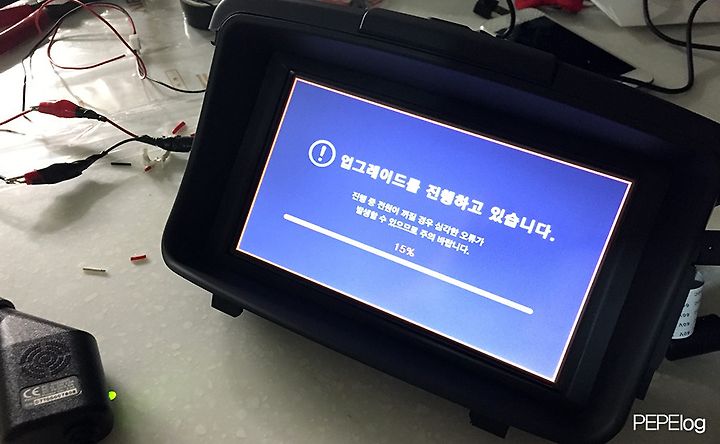

전원을 인가해 지도 업그레이드를 실행합니다.

전원이 꺼지면 심각한 오류가 생기니

주의해야겟죠.

싼타페CM 상단매립재 마감재 상단에 SD카드와 USB 연장홀이 있습니다.

먼지 직빵 침투★

장착을 하기 위해 차량으로 이동합니다.

네비 매립을 하면서 후방카메라를 같이 작업합니다.

네비에 후방화면을 띄울 수가 있습니다.

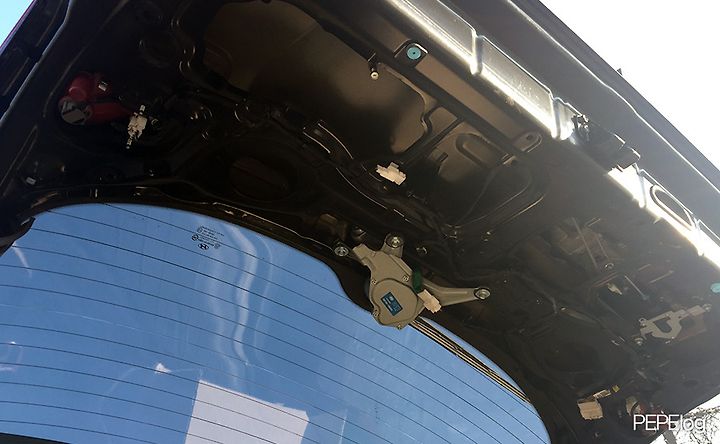

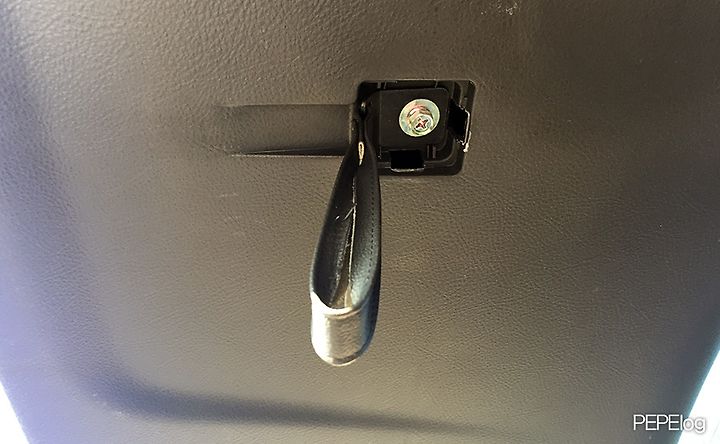

테일게이트 마감재의 볼트 4개 풀어서 잡아 뜯으면

마감재가 분리됩니다.

후방카메라를 장착할 테일게이트 가니쉬를 탈거했습니다.

번호판등 커넥터 제거 후 볼트4개 풀고 고정클립 제끼면 탈거됩니다.

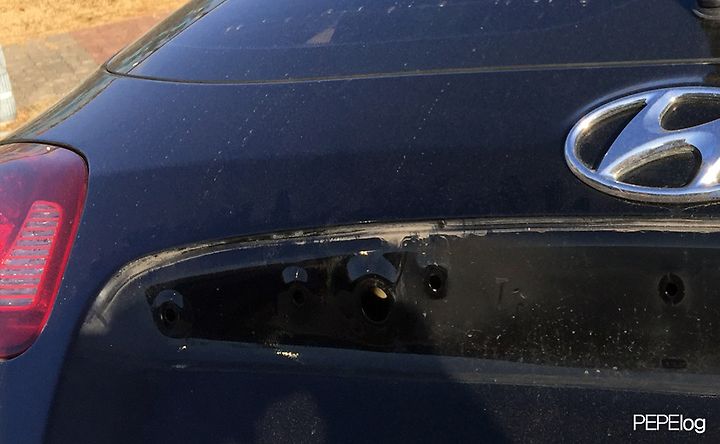

탈거하고 보니 틈새가 쩌들어 있었습니다.

콤파운드로 긁고 광택제로 광내주었습니다.

장착할 후방카메라는 JY커스텀 Nview 입니다.

N500 후방카메라인데요.

CCD급 화질이라고 쓰고 CMOS라고 읽습니다.

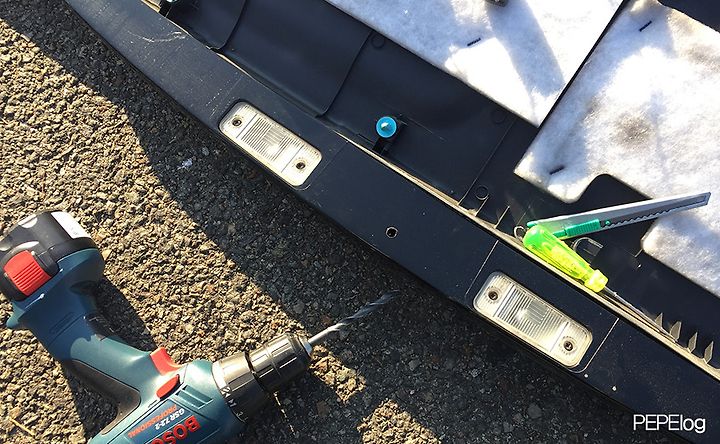

가니쉬에 후방카메라가 들어갈 구멍을 뚫습니다.

후방카메라 구멍은 정 가운데가 좋습니다.

저는 그냥 진행합니다.

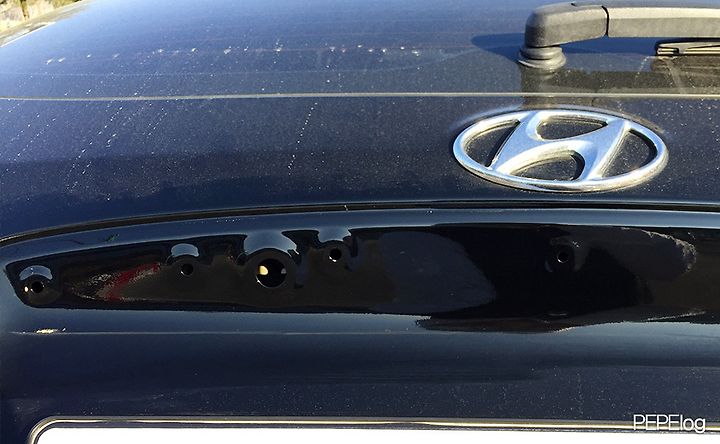

깨끗해졌죠?

현대로고 아래 고정핀을 탈거하고, 여기로 후방카메라 배선을 넣어줄껍니다.

후방카메라 전원은 후진등에서 따옵니다.

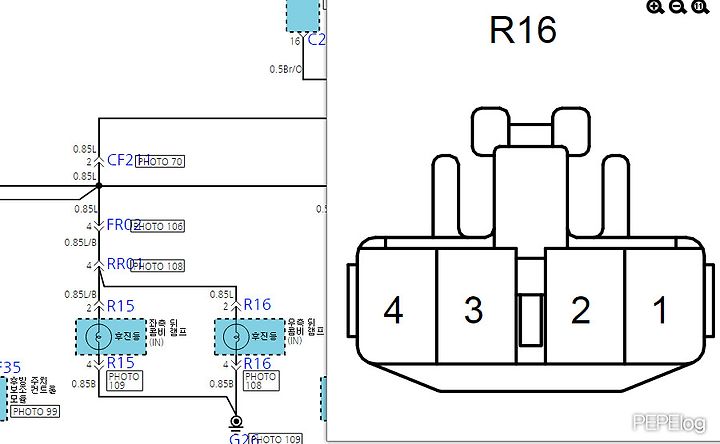

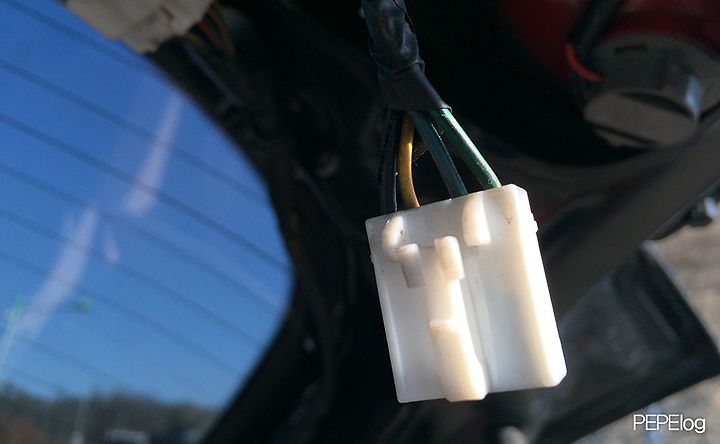

우측 뒤 콤비램프 R16 커넥터에서

4번(흑색)이 접지선이고 2번(파란색)이 신호선입니다.

실제로 보면 파랑색은 아니고 청녹색처럼 보입니다만

회로도에는 0.85L/B (파란색에 검은줄)로 표기되어 있습니다.ㅋ

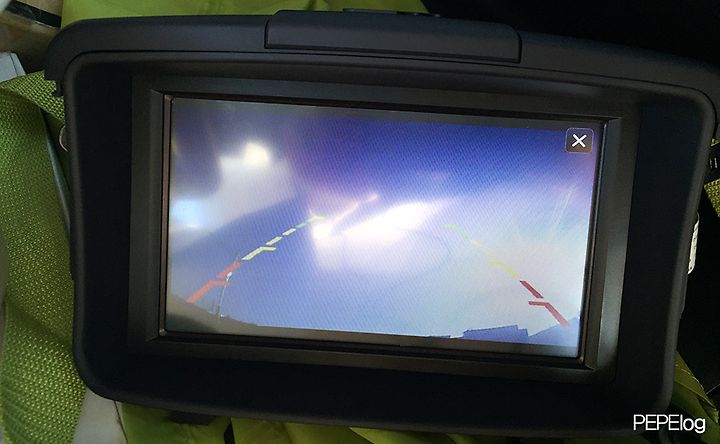

배선 연결 후 테스트를 해봅니다.

시동을 걸지 않고 ON까지만 한 상태에서 후진을 넣으면 전원인가됩니다.

시동걸고 하면...클나요....

후방카메라 배선을 잘 꼬셔서 조수석까지 끌고 왔습니다.

테일게이트 부분은 고무관으로 통과시켜 외부에 배선이 노출되지 않도록 작업합니다.

옷걸이가 필요합니다. ㅎㅎ

통합안테나로 작업하려 했으나 총알의 압박으로

외장DMB안테나와 외장GPS수신기를 사용합니다.

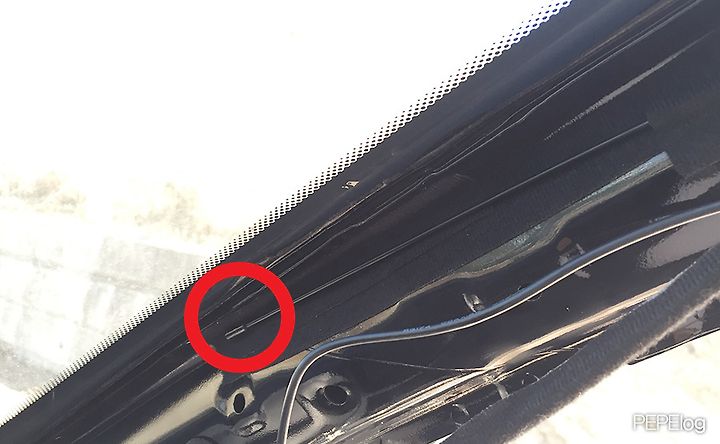

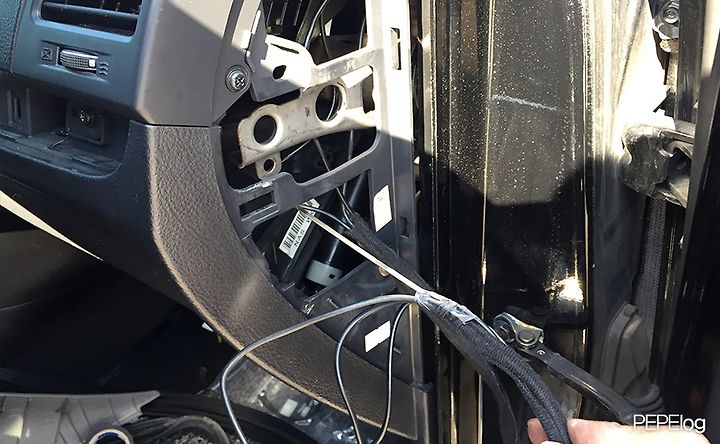

외장DMB안테라는 보조석A필러에 숨겼습니다.

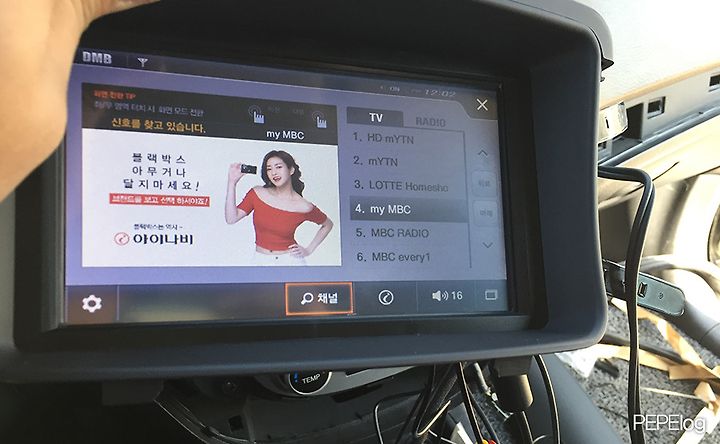

수신 잘 됩니다.

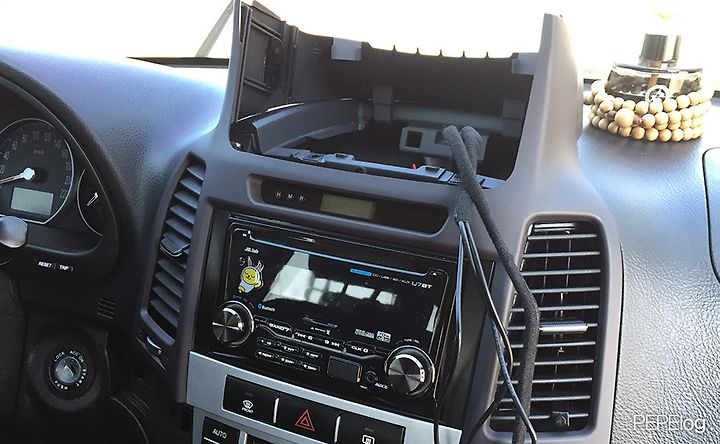

마감재 장착하고 배선정리합니다.

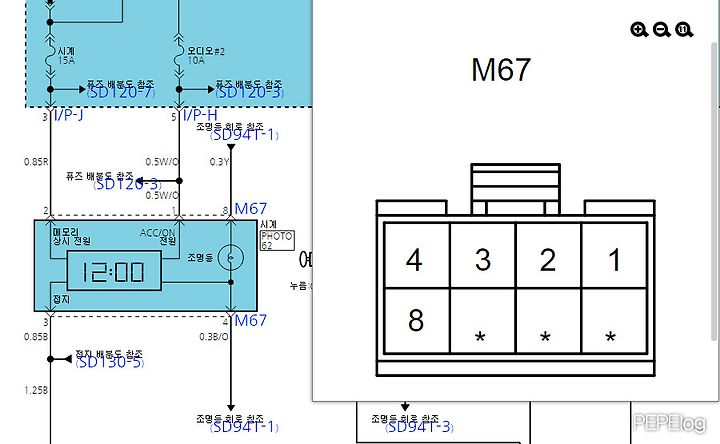

네비게이션의 전원은 시계 배선에서 따오면 됩니다.

2번 빨간색(상시)

1번 흰색/오렌지줄 (ACC)

3번 검정(접지)

쉽죠?

네비게이션 전원인가 해서 테스트 해보구요.

정리할 거 정리하고

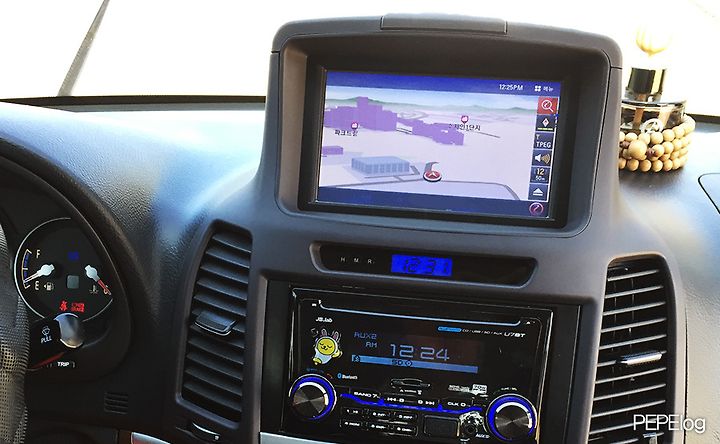

마감재 장착하면 작업이 마무리됩니다.

네비게이션 매립과 후방카메라 셀프장착 어렵지 않습니다.

직접 작업해서 만족도도 높여보세요~
