[아반떼 MD DIY] 트렁크 버튼 5핀 릴레이 이용하기

페페로그 2018. 10. 10. 10:12

기존의 트렁크버튼 설치방법은 ACC 퓨즈에 물려있어서

시동이 꺼진 상태에서는 버튼으로 트렁크를 열 수 없었습니다.

은근 불편하죠...

그래서 5핀 릴레이를 사용하여

도어가 열렸을때 버튼이 작동되도록 수정작업합니다.

시동유무와 상관없이요.

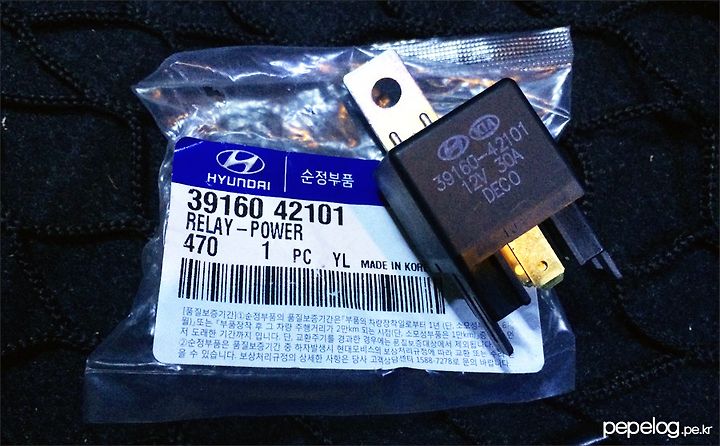

순정 5핀릴레이입니다.

현대부품대리점가서 5핀릴레이 아무거나 달라고 하니 이걸 주네요.

39160-42101 (\ 2,200)

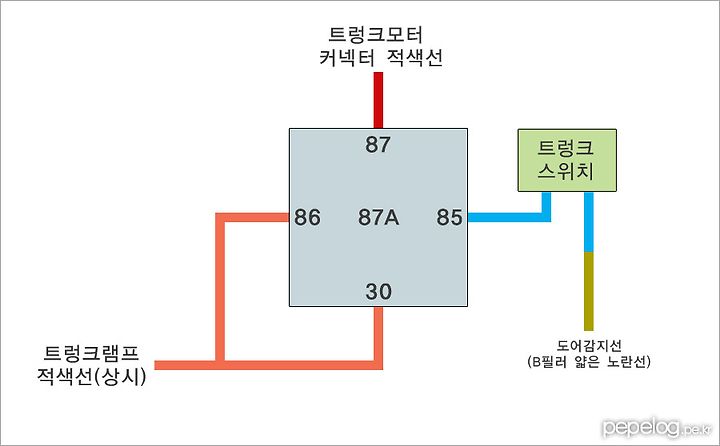

배선도입니다.

평상시 30-87A로 전류가 흐릅니다.

도어가 열리고 85에 전류가 흐르면 86-85가 연결됩니다.

그러면 30에서 87A로 흐르던 전류가 87로 바뀌어 흐르게 됩니다.

그래서 모터를 작동시킬 수 있게 됩니다.

참 쉽죠?

1. 도어감지선은 B필러에서 브릿지했습니다.

2. 트렁크 스위치는 극성이 없으므로 아무곳이나 연결합니다.

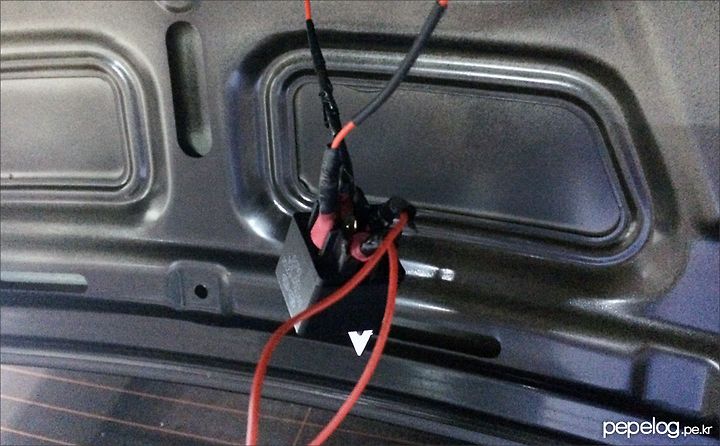

배선도대로 연결한 뒤에 철판에 잘 고정해주면 설치 완료.

도어가 열렸을때 작동되니 훨씬 편하네요.
