[더뉴카니발DIY] 멀티박스 조명 장착 DIY

더 뉴 카니발 상단에 장착된 글로브박스(혹은 다시방)

정식 명칙은 멀티박스이네요.

하단 글로브박스에는 조명등이 설치되어 있어 좋은데

상단 멀티박스에는 조명등이 없습니다.

없어도 그만이긴한데 이왕이면 다홍치마.

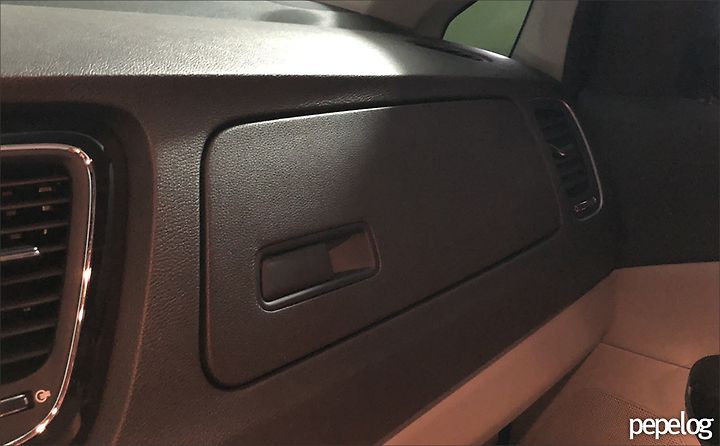

이것이 멀티박스입니다.

탈거방법은 매우 쉽습니다.

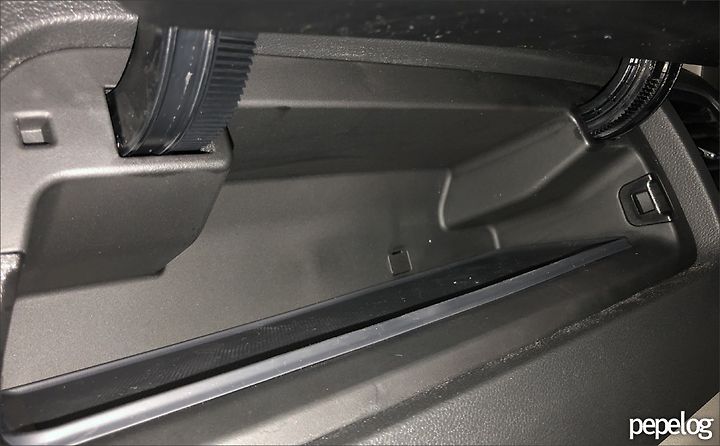

박스를 열고 보면 안쪽에 딱 봐도 나사가 있어 보이는 마감재를 빼내고

+ 드라이버를 이용하여 스크류를 제거합니다.

그리고 앞으로 잡아서 툭툭 빼면 탈거가 됩니다.

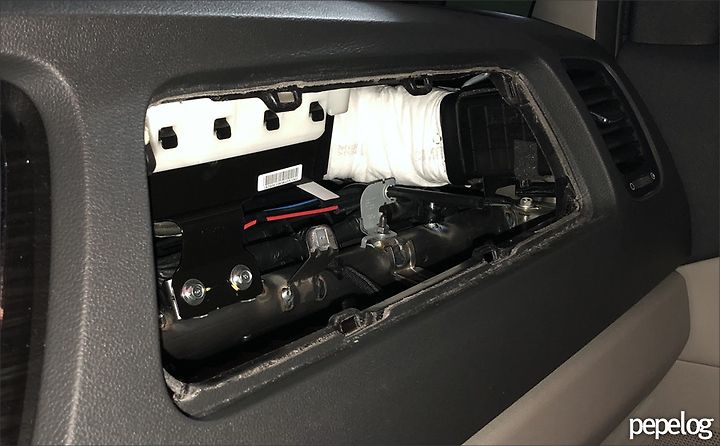

탈거하였습니다.

안에 공간이 좀 남는데 더 넓게 만들어줬으면...

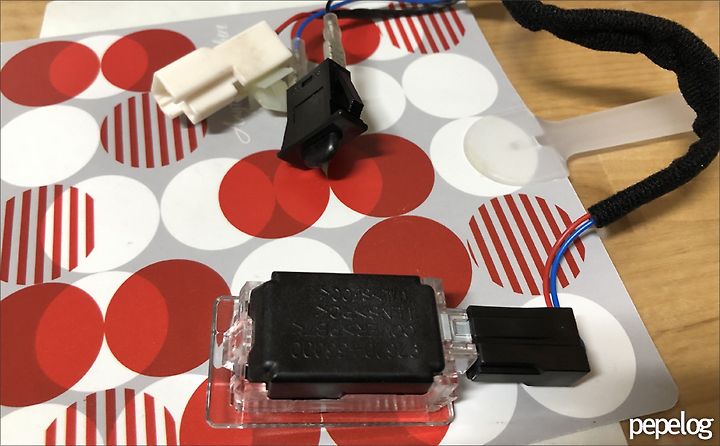

장착할 부품입니다.

92620-33000 러기지 램프앗세이 (1,617원)

93510-21000 글로브박스 스위치 (1,430원)

91180-2D900 글로브박스 와이어링하네스 (1,903원)

총 비용 : 4,950원.

와이어링 하네스는 있으면 편하고 없으면 그냥 연결해도 됩니다.

순정배선이 있으면 위와 같이 깔끔하게 연결이 가능합니다.

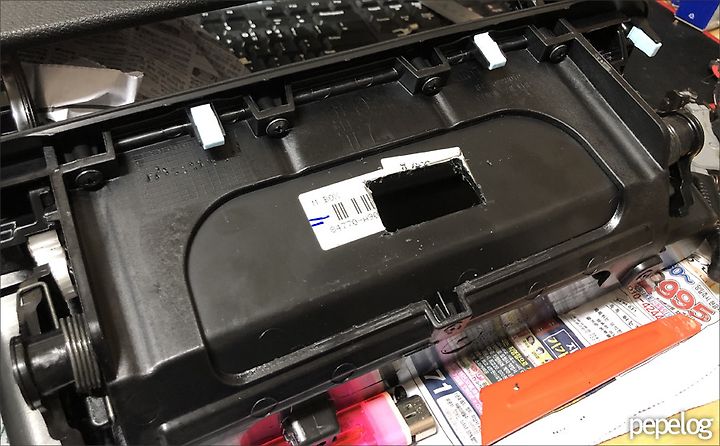

적당한 위치에

적당한 크기로 자릅니다.

계산한 치수보다 조금 작게 잘라서

넓혀가면서 작업하는편이 좋습니다.

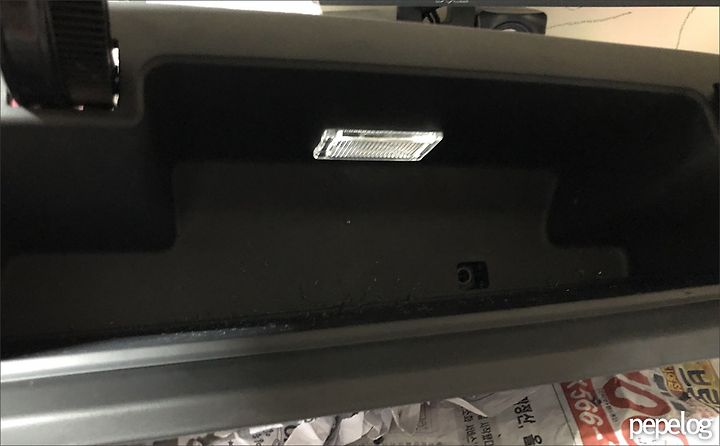

딸깍하고 잘 들어갔습니다.

제품 구매시 순정램프도 같이 들어있으나

LED로 변경을 하시려면 10T 사이드뷰로 교체하시면 됩니다.

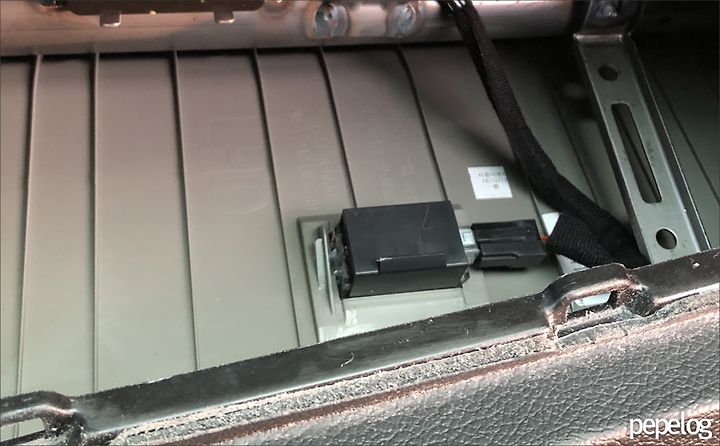

멀티박스 탈거한 자리에서

글로브박스 순정램프가 보입니다.

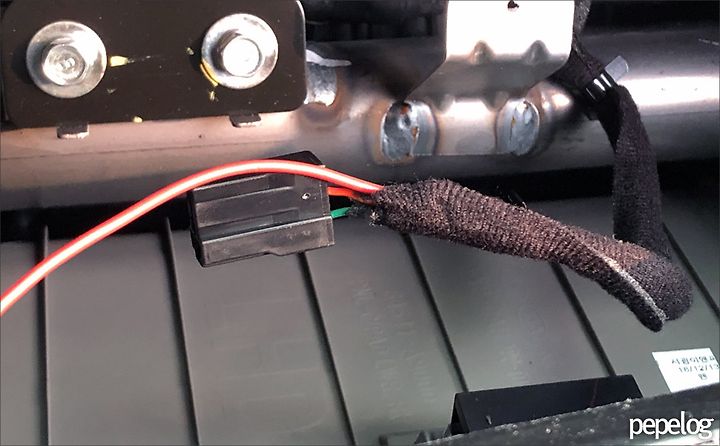

커넥터 탈거한 후 적색배선을 브릿지 해줍니다.

(+)전류는 상시로 받으면서 스위치를 이용하여 (-)로 제어합니다.

남은 (-) 배선은 차체에 접지하면 됩니다.

장착 완료하였습니다.

멀티박스 우측상단에 스위치가 보이시죠?

저 스위치가 눌리면 전원이 차단되어 램프가 꺼지게 됩니다.

순정과 동일한 방식이고요.

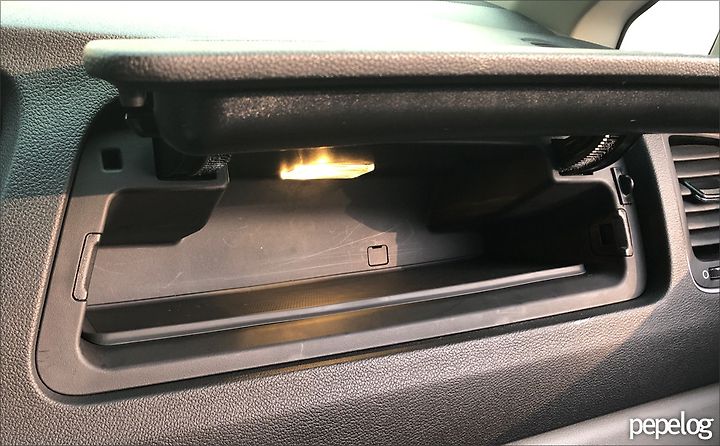

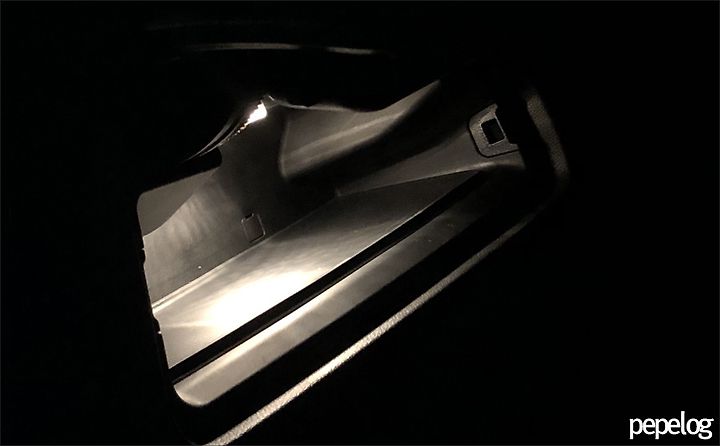

야간에 확인해보니 밝고 좋습니다.
